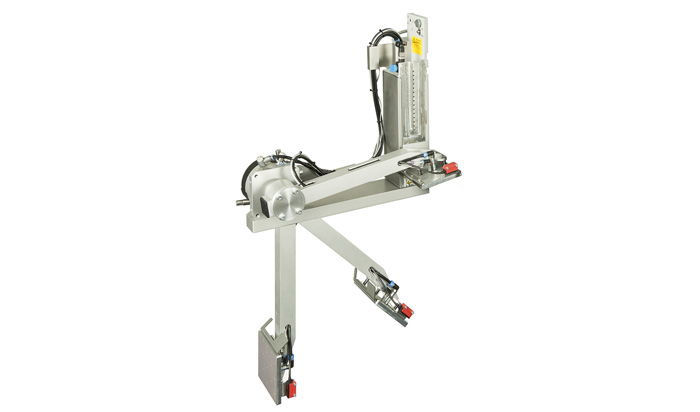

CAB前側貼標手臂3014/3016針對行進中包裝的即時貼標,標簽會先被置于包裝前側或后側?？蓮陌b的所有方向進行貼標。墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。
使用旋轉氣缸將標簽置于產品上。傳感器可偵測包裝并操作擺臂在貼標后將壓貼墊片移動到起始位置。
貼標模塊-前側貼標手臂3014/3016壓貼墊片
使用壓貼墊片可精準將標簽壓貼于平坦和凹凸不平的的產品表面上。
壓貼墊片加裝彈簧伸縮
加裝彈簧伸縮吸附板可貼標在傾斜達 15° 的平面上。垂直偏移值在標簽區域內可達 10 mm 的高度。
| 規格數據 | 壓貼墊片 | 壓貼墊片加裝彈簧伸縮 | 吹貼墊片 |
|---|---|---|---|
| 3014/16 L/R 1100 | 3014/16 L/R 3100 | 3014 L/R 2100 | |
| 標簽寬度 Hermes+4 mm 標簽寬度 Hermes+6 mm |
25 - 114 | 80 - 114 | 25 - 114 |
| 25 - 174 | 80 - 174 | - | |
| 標簽高度 Hermes+4 mm 標簽高度 Hermes+6 mm |
8- 250 | 80 - 250 | 10 - 100 |
| 25 - 250 | 80 - 250 | 25 - 100 | |
| 產品位置 靜止 產品位置 直線移動 |
 |
|
|
|
|
|
|
| 貼標位置 上方 貼標位置 側面 貼標位置 前側 貼標位置 后側 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 產品高度 可變動 | |
|
|
| 擺臂長度2) mm | 200/300/400 | 200/300/400 | 200/300/400 |
| 擺動角度 | 0-90° | 0-90° | 0-90° |
| 運作氣壓值 bar | 4,5 | 4,5 | 4,5 |
| 貼標速度1) 貼標循次數/分 | 15 | 15 | 15 |
